一、  主要結構特點

1底座、工作臺、立柱、橫梁、滑座、主軸箱等主要基礎件采用HT300鑄鐵，箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過充分的時效處理，為機床長期使用性能的穩定性提供了保障。

2.   X、Y向?qū)к壘鶠?5＃進口重載滾柱線軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性； Z向?yàn)榧訉捑匦位瑒?dòng)導軌，并經高頻淬火及磨削，滑動導軌面貼覆復合PTFE材料并刮研，配合自動強制潤滑，提高機床精度壽命及剛性；

3.   主軸箱左右兩側各有一個平衡油缸，通過氣液轉換裝置實現自動同步平衡，無需外接動力源，保證主軸箱運動順暢、穩定；Z向驅動電機具有失電制動裝置；

4.  X、Y、Z三個方向進給采用高剛性的雙螺母預壓P3級大導程滾珠絲杠，進給速度高；

5.  采用臺灣專業廠家生產的高速、高精度、高剛性重載主軸單元，軸向和徑向承載能力強，較高轉速可達6000rpm；；

6.  主軸采用浮動式打刀及中心吹氣結構，在主軸打刀時可有效卸荷對內部軸承的沖擊并迅速用中心高壓氣體對主軸內錐進行清潔，保證主軸及刀具的精度和壽命；

7.   X、Y、Z三個方向?qū)к?、絲杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；

8.  采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；

主要外購件清單

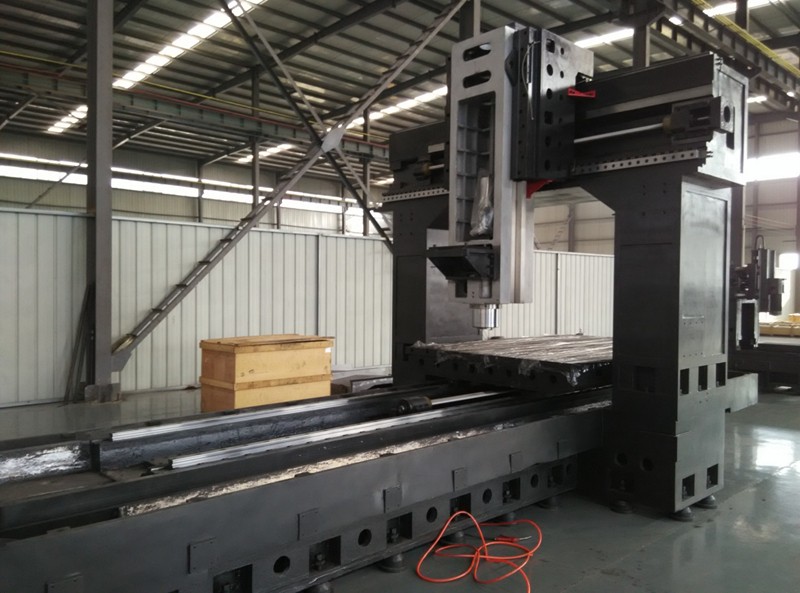

龍門框架整體鑄造，橫梁雙軌采用梯形結構，上導軌在橫梁上平面，增強了Y向剛性。很多廠家兩個立柱、橫梁分體鑄造，螺栓鏈接，剛性大大降低。

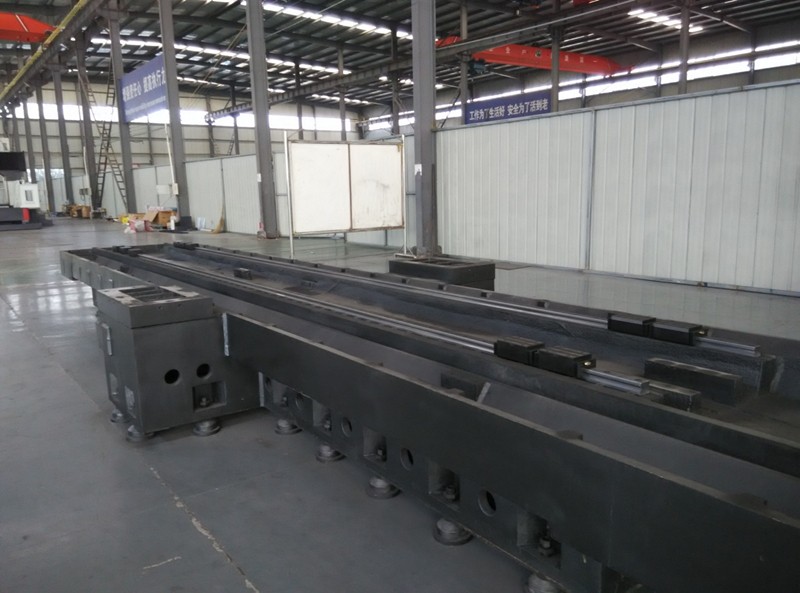

立柱底座和機床底座整體鑄造，加強了機床的穩定性，在工作期間不變形。絕大多數廠家是分體鑄造螺栓連接，剛性和穩定性大打折扣。

外形設計，方便操作，排屑、維護。根據用戶的不同需求設計適合的外防護，在工作期間防水、鐵屑的外濺。
