LCD部件固定用雙面膠帶
3800系列

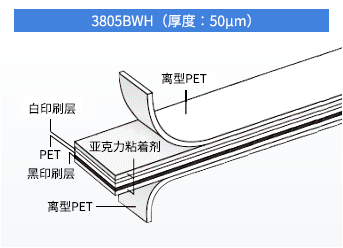

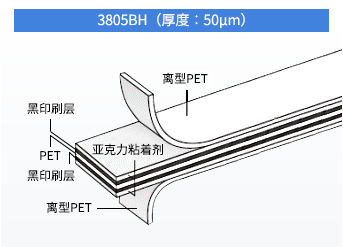

結構&特點
- 高粘著性和優異的耐回彈性
- 優異的遮光性和反射特性
- 具備30～150μm的豐富產品陣容

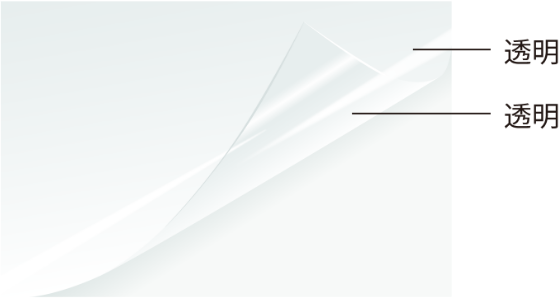

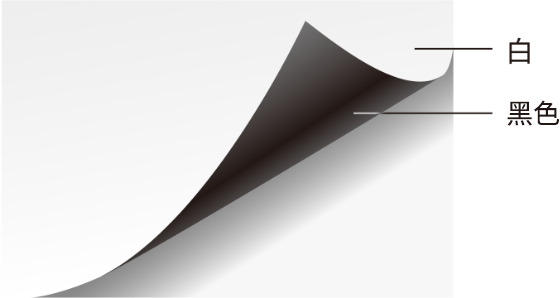

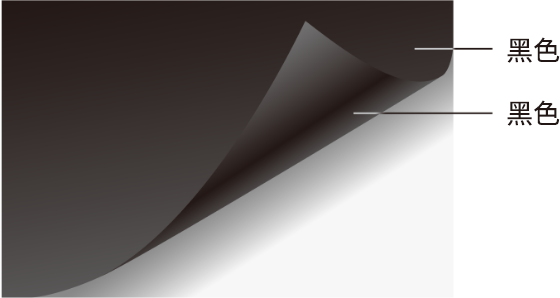

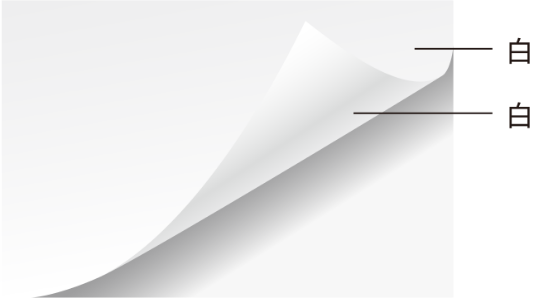

PET基材顏色產品表
可根據遮光／反射／透光需求，選擇膠帶基材的顏色
特性
1高粘著性

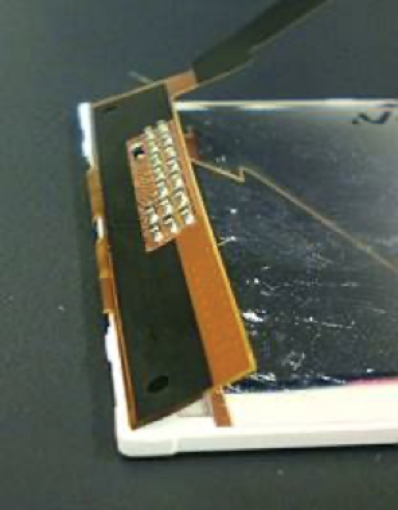

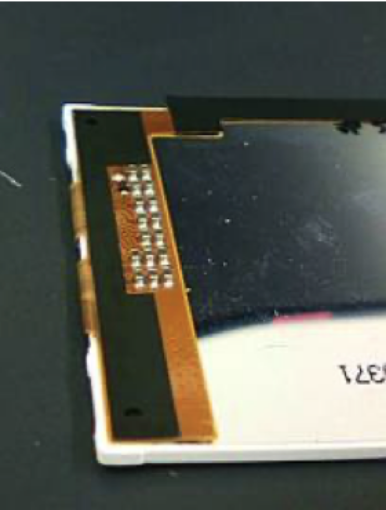

驗證FPC彎曲部位的粘著性測評
- 將膠帶粘貼于FPC，在彎曲狀態下進行粘合。
- 在彎曲狀態下于85℃條件中放置24小時后，進行外觀確認。
積水產品：◎膠帶無翹起、無剝離
其他公司產品：膠帶發生翹起
積水產品即使在高溫環境下，也能牢固粘著于FPC的彎曲部位，并可降低因膠帶翹起導致的LED光軸偏移。
2優異的耐回彈性
驗證以PI替代實際使用的彎曲（耐回彈）測評
- 于PC板（厚度1mm）上粘貼2mm×20mm的雙面膠。
- 將PI膜（厚度0.05mm）以膠帶狀貼合，并用2kg滾輪往返滾壓1次
- 在23℃、濕度50%RH條件下靜置3小時，使薄膜固化。
- 將PI膜彎曲，用雙面膠帶固定在PC板背面，測評膠帶與PI膜的貼合狀態。
結果
○ = 無變化 △ = 翹起0.1～0.5㎜
× = 翹起及剝離0.5mm以上
| 被粘物 | 環境條件 | 積水 | 其他公司A | 其他公司B | |||
|---|---|---|---|---|---|---|---|
| 3805BH | 3805BWH | ||||||
| 黑色/50μm | 黑白/50μm | 黑色/ 50μm① |
黑色/ 50μm② |
黑白/50μm | 黑色/50μm | ||
| PC-PI | 85℃, 120小時 | ○ | ○ | ○ | × | × | × |
| 80℃, 濕度80%, 120小時 |
○ | ○ | △ | × | × | × | |
積水產品即使在高溫環境下，也能發揮抑制PI膜回彈的粘著性能。
3優異的遮光性
1.優異的遮光性
- 測量條件：JIS K7105標準
- 光源：鹵素?zé)?2V 50W
- 照射面積：直徑10mm

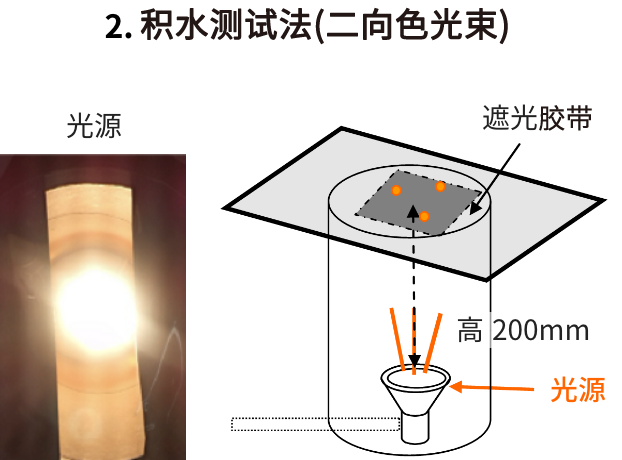

2.積水測試法（二向色光束）
- 試験環境：暗室
- 光源：二向色光束約16,000Cd
- 光源間距離： 20cm
結果
| Tape | 全光線透過率 (%) | 積水測試法（二向色光束） | |
|---|---|---|---|
| 針孔 | 漏光 | ||
| 積水 3805BH | 0.00 | Φ10μm以下 | ○ |
| 其他公司產品A | 0.00 | Φ30μm以下 | ○ |
| 其他公司產品B | 0.00 | Φ30μm以下 | ○ |
| 其他公司產品C | 0.00 | Φ50μm以下 | × |
觀察

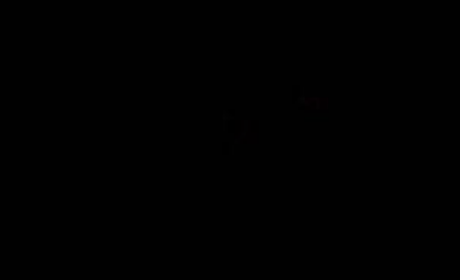

- 積水
完全遮蔽

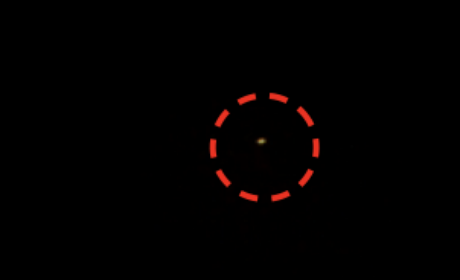

- 其他公司A
光源增強時會出現
針孔大小的漏光

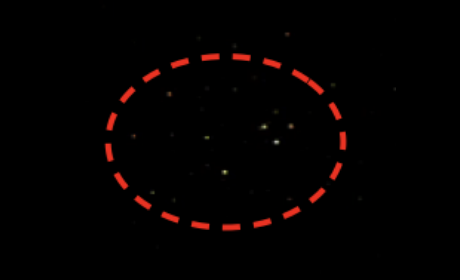

- 其他公司B
光源增強時會出現
針孔大小的漏光
積水產品無論光源強度如何，均能發揮高遮光性能，大幅抑制針孔大小漏光的產生。
產品型號
※（）內的數值為基材厚度。
| LINE UP | 系列名稱 | 總厚度 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 30 | 40 | 50 | 55 | 60 | 80 | 85-90 | 100 | 120 | 150 | |||
| 反射、遮光功能（黑白色基材） | 耐回彈性 | 3800BWH | 3803BWH （20） |
3805BWH （26） |
3806BWH （26） |
3808BWH （30） |
3810BWH （30） |
|||||
| 3800 BWH-D2 (白色面黏著力up) |
3805 BWH-D2 （20） |
3806 BWH-D2 （20） |
3808 BWH-D2 （20） |
|||||||||
| 單面 | 3800BWS | 3805BWS （30） |
3809BWS （58） |
|||||||||
| 遮光功能 （黑色基材） |
耐回彈性 | 3800BH | 3803BH （18） |
3805BH （18） |
3806BH （18） |
3808BH （28） |
3810BH （28） |
3812BH （44） |
3815BH （56） |
|||
| 3800BHB （內聚力up） |
3805BHB （18） |
3806BHB （18） |
||||||||||
| 再利用 | 3800BSH | 3805BSH （18） |
3806BSH （18） |
3808BSH （28） |
||||||||
| 單面 | 3800BS | 3803BS （18） |
3805BS （30） |
3808BS （44） |
3810BS （56） |
|||||||
| 各種接著 （透明?白色基材） |
耐回彈性 | 3800H | 3803H （12） |
3805H （12） |
3808H （12） |
3810H （23） |
||||||
| 耐回彈性 （白色基材） |
3800WH | 3803WH （13） |
3805WH （13） |
3806WH （20） |
3810WH （20） |
|||||||
| 3800WH-D2A (白色面黏著力up) |
3808 WH-D2A （20） |
|||||||||||
| 通用 （半透明） |
T series | T50 （12） |
||||||||||

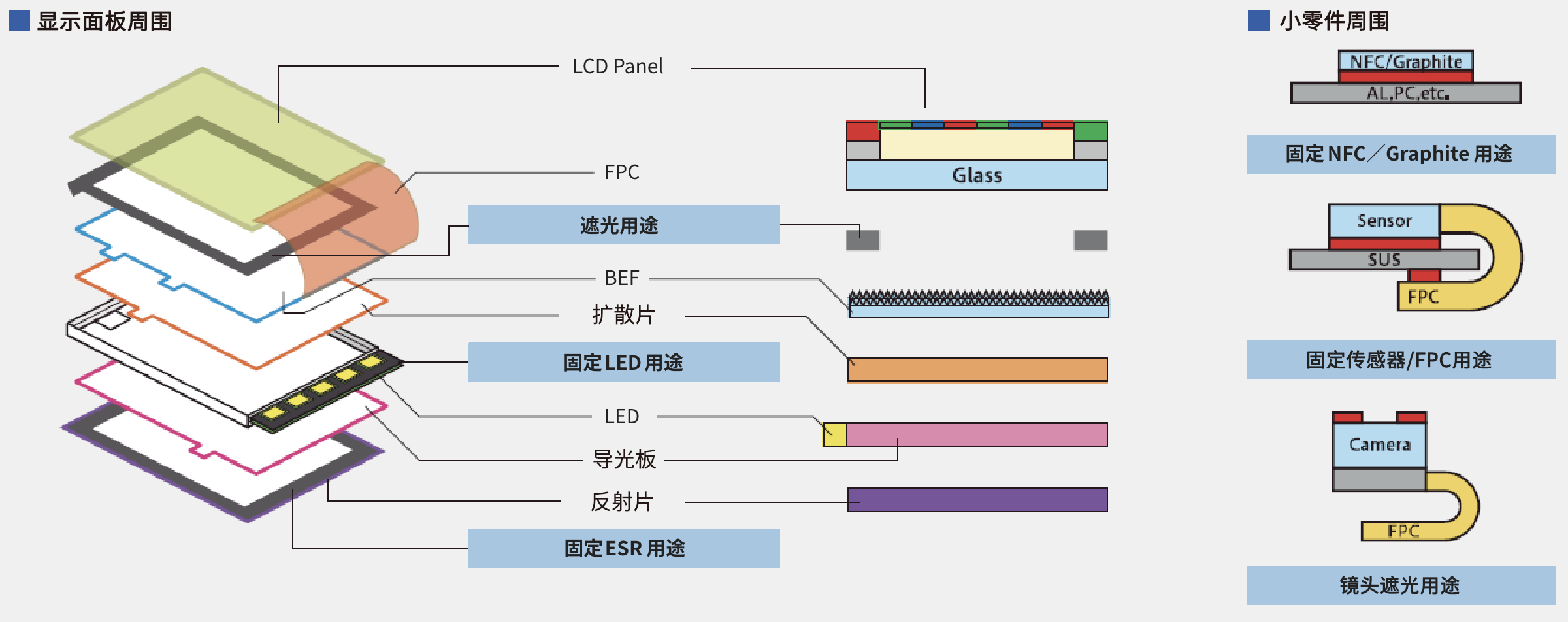

用途
